Warum STL-10 STL-Sender und -Empfänger für FM-Radiosender wählen?

Warum STL-10 Studio Transmitter Link Equipment?

STL10 Studio to Transmitter Link / Inter-City Relay ist ein VHF / UHF FM-Kommunikationssystem, das einen hochwertigen Rundfunk-Audiokanal mit einer Vielzahl von optionalen Bändern bietet. Diese Systeme bieten eine bessere Unterdrückung von Interferenzen, eine überlegene Rauschleistung, ein viel geringeres Kanalnebensprechen und eine größere Redundanz als derzeit verfügbare zusammengesetzte STL-Systeme.

Was Sie über Studio Transmitter Link wissen sollten

Ein Studio-Sender Link (oder STL) sendet eine Funkstation oder der Fernsehsender Audio- und Video aus dem Sendestudio zu einem Radiosender oder TV-Sender an einem anderen Ort.

Dies ist oft notwendig, da die besten Standorte für eine Antenne auf einem Berg sind, wo ein viel kürzerer Turm benötigt wird, ein Studio jedoch völlig unpraktisch ist. Selbst in flachen Regionen darf sich das Zentrum des zulässigen Abdeckungsbereichs des Senders nicht in der Nähe des Studiostandorts oder in einem besiedelten Gebiet befinden, in dem ein Sender von der Gemeinde verpönt wäre, sodass die Antenne mehrere Meilen oder Kilometer entfernt platziert werden muss.

Abhängig von den zu verbindenden Standorten kann eine Station entweder eine Punkt-zu-Punkt-Verbindung (PTP) auf einer anderen speziellen Funkfrequenz oder eine neuere volldigitale kabelgebundene Verbindung über eine dedizierte T1- oder E1-Leitung (oder eine größere Kapazität) wählen. Funkverbindungen können auch digital oder der ältere analoge Typ oder eine Mischung aus beiden sein. Auch auf älteren vollanalogen Systemen können mehrere Audio- und Datenkanäle über Unterträger gesendet werden.

Vorteile, denen Sie nicht widerstehen können

• Synthetisiert von 220 bis 260 MHz, 300 bis 320 MHz, 320 bis 340 MHz, 400 bis 420 MHz und 450 bis 490 MHz
• Die gesendete und empfangene Frequenz kann einfach über das digitale Frontpanel eingestellt werden
• Geeignet für digitales Audio. Die Unterschall-Übermodulation und die niederfrequente Phasenverzerrung werden durch eine Rückkopplungsschaltung gesteuert, um die Audioqualität der neuesten digitalen Systeme zu verbessern.
• Geringe THD-Verzerrung: Der THD-Wert bei stereo- oder mono-demodulierten und deemphaized Signalen ist vernachlässigbar.
• Flacher Frequenzgang: Dank der neuesten Technologie und der Präzision des Bauteils ist der Frequenzgang absolut eben.
• Geringes Rauschen: Das hervorragende Signal-Rausch-Verhältnis entweder in Mono oder in Stereo ermöglicht den Einsatz dieser STL¡ˉs in Multi-Hop-Netzwerken, ohne die Audioqualität zu beeinträchtigen.
• Hohe Empfindlichkeit: ermöglicht die Reduzierung der Antenneninvestition des STL.
• Große HF-Immunität: Ermöglicht den Betrieb in den meisten feindlichen HF-Umgebungen.
• Hohe Nachbarkanalunterdrückung: wird durch die hervorragende mechanische Abschirmung und die Präzision der HF-Filterung erreicht.
• Hochfrequenzstabilität mit der internen temperaturkompensierten Quarzreferenz.
•  Integriertes LCD-Display: vollständige Diagnose und Messung von LCD-Displays auf der Vorderseite.
• Integrierte Informationsanzeige und Schutzsteuerung: für alle Sendeparameter und Schutz bei Fehlfunktionen.

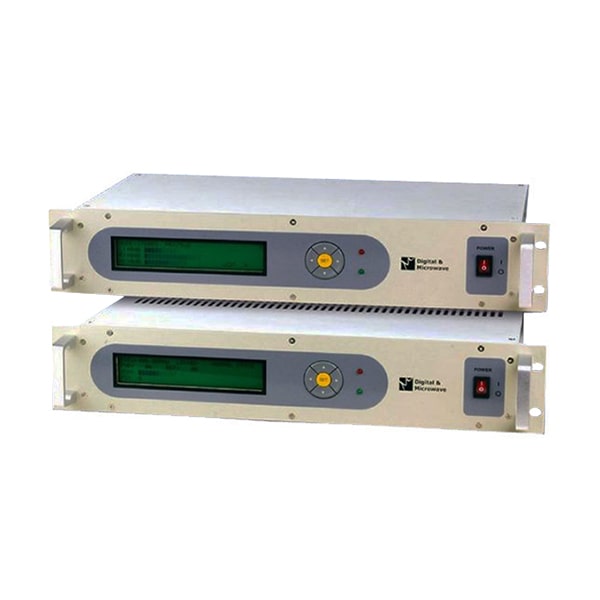

1 * STL-Sender

1 * STL-Empfänger

Bestes Studio-zu-Sender-Link-Equipment

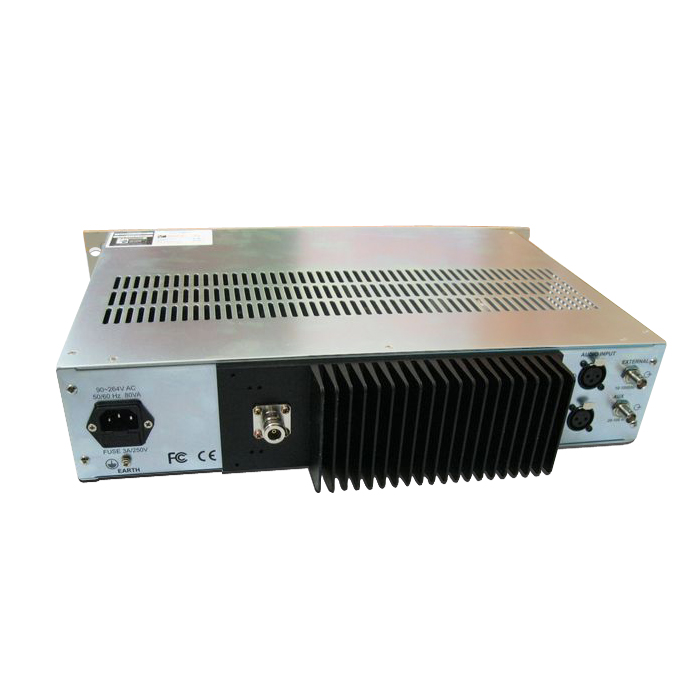

Stl-10 STL-Sender:

• Frequenzbereich: 220 bis 239.99 MHz, 240 bis 259.99 MHz, 300 bis 319.99 MHz, 400 bis 419.99 MHz, 450 bis 469.99 MHz, 470 bis 489.99 MHz
• Modulation: FM, +-/5 kHz Spitzenhub
• * Frequenzstabilität: <+/- 100 Hz
• HF-Ausgangsleistung: 0 bis 15 W +/-0.5 dB
• Max. reflektierte Leistung: 5 W
• Oberwellenunterdrückung: <-65 dBC
• HF-Ausgangsimpedanz: 50 Ohm
• HF-Ausgangsanschluss: N-Typ -weiblich
• Audio/MPX-Eingangspegel: -10 bis +13 dBm @ +/-75 KHz Abweichung
• Audio/MPX-Eingangsimpedanz: 10 K Ohm
• MPX- und AUX-Eingangsanschluss: BNC-Buchse
• Pre-Emphasis: 0 / 25/ 50 / 75 us
• S/N-Verhältnis Mono: >73 dB (20 bis 20 kHz)
• S/N-Verhältnis Stereo: >68 dB (20 bis 15 KHz)
• Verzerrung: <0.05% THD @+/-75 KHz dev. <0.2 % Klirrfaktor bei +/- 150 KHz Abw. (Begrenzerschwelle > 150 KHz)
• Stereo-Übersprechen: >60 dB (100 bis 5 KHz) >50 dB (20 bis 15 KHz) int. MPX-Encoder >60 dB mit ext. MPX-Encoder
• Frequenzgang des Audiokanals: 20 bis 15 KHz +/- 0.15 dB
• MPX-Eingangsfrequenzgang: 10 bis 100 KHz +/- 0.15 dB
• AUX-Eingangsfrequenzgang: 10 bis 100 KHz +/- 0.15 dB
• Anforderungen an die Netzstromversorgung: 90~264VAC; 127~370VDC, Vollbereich und Universaleingang
• Betriebstemperaturbereich: -10 bis 45 Grad Celsius
• Abmessungen : 483 x 132.5 x 400 mm, Rack-Std. 19”± 2U
• Gewicht: 6.5 kg

Stl-10 STL-Empfänger:

• Frequenzbereich: 220 bis 239.99 MHz, 240 bis 259.99 MHz, 300 bis 319.99 MHz, 400 bis 419.99 MHz, 450 bis 469.99 MHz, 470 bis 489.99 MHz
• Empfindlichkeit: -98 dBm bei 16 dB SINDA
• Frequenzgang: 20 Hz bis 53 KHz +/-0.1 dB
• Stereotrennung: 20 Hz bis 15 KHz >58 dB
• S/N-Verhältnis: >65 dB @-40 dBm, 75 KHz dev. und 1 kHz mod.
• Klirrfaktor: 20 Hz bis 53 kHz \<0.3%
• Selektivität: +/-160 KHz bei -3 dB ZF BW +/-500 KHz bei -62 dB ZF BW
• Bildunterdrückung: >65 dB
• Stereo-Audioausgangsimpedanz: 600 Ohm symmetrisch
• Stereo-Audioausgangsanschluss: XLR-M
• MPX-Ausgangsimpedanz: 10K Ohm
• MPX-Ausgangsanschluss: BNC-F
• Monitorausgang: >2×0.2 W Stereo bei 120 Ohm
• Monitorausgangsanschluss: 6.3 mm Stereo-Klinkenbuchse
• HF-Eingangsimpedanz: 50Ohm
• HF-Eingangsanschluss: N-Typ –weiblich
• Wechselstrom: 85~264VAC; 120~370VDC, Universaleingang für den gesamten Bereich
• Leistungsaufnahme: ca. 25W aus AC
• Betriebstemperaturbereich: -10 bis 45 Grad Celsius
• Abmessungen: 483 x 89 x 320 mm , Rack-Std. 19” 2U
• Gewicht: 5 kg
